產品介紹

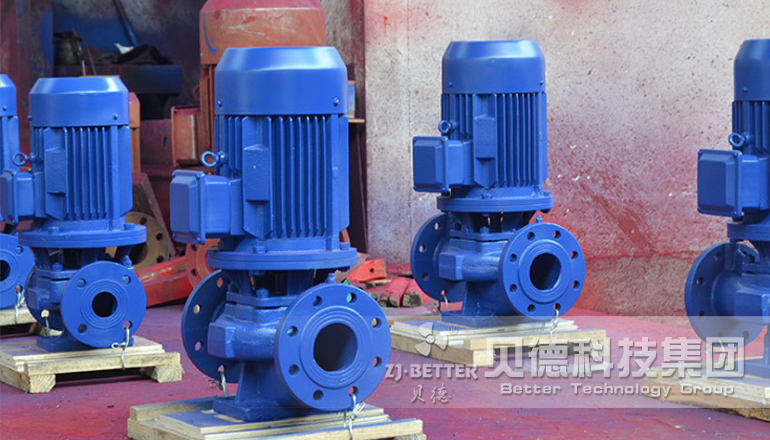

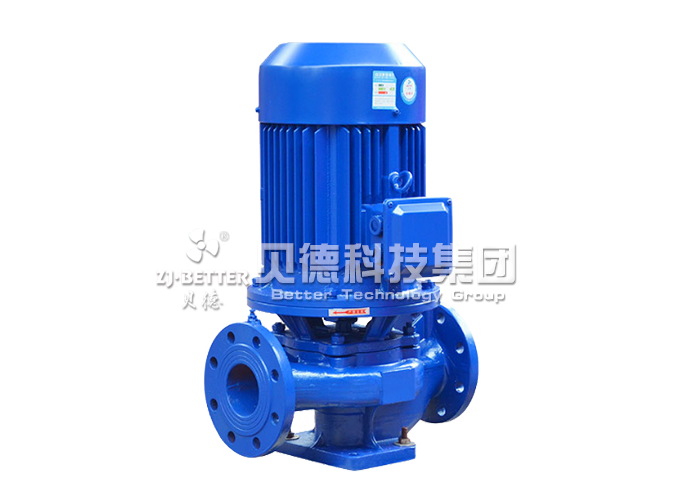

ISG立式單級管道離心泵，是貝德科技集團人員聯合國內水泵專家選用國內優秀水力模型，采用IS型單級單吸離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水泵、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。

振動小噪音低

葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

密封性能好

軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

安裝檢修方便

安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件

故障率低

結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高

結構緊湊

外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用

產品系統

在線咨詢

選擇項目所在地，系統會自動匹配區域義務經理為您提供服務。

查詢

免費通話

請留下您的聯系方式，獲取業務經理快速詢問

產品特點

1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝.

應用范圍

工業生產領域中的供水

農業生產灌溉供水

生活暖通設備供水

各種倉庫石油裝卸碼頭物流園區和其他防火要求高的場合

技術參數

揚程	效率	轉速	電機功率	必需汽蝕余量
m	%	r/min	KW	（NPSH）r
8.5	26	2800	0.18	2.3
8	34
7	34
16	25	2800	0.37	2.3
15	34
13.5	35
33	19	2900	0.75	2.3
32	25
30	23

16	34	2900	0.55	2.3
15	42
13.5	41
20.6	28	2900	0.75	2.3
20	36
18	35
17	35	2900	0.55	2.3
16
14.4
33	24	2900	1.5	2.3
32	32
30	33
29	31	2900	1.1	2.3
28
26
13.2	48	2900	0.75	2
12.5	54
11.3	53
22	40	2900	0.75	2.3
20	44
18	42
17.6	43	2900	0.55	2.3
16
14.4
33.2	34	2900	2.2	2
32	40
30.2	42
50.5	26	2900	4	2
50	33
48	35
44.6	34	2900	2.2	2
44	40
42.7	42
13.2	48	2900	0.55	2.3
12.5	54
11.3	53
10.6	52	2900	0.37	2.3
10
9
21	41	2900	1.1	2.3
20	46
18	43
17.6	40	2900	0.75	2.3
16	45
14.4	41
33	35	2900	2.2	2.3
32	40
30	40
29	34	2900	1.5	2.3
28	39
26.3	39
25.5	34	2900	1.1	2.3
24	38
22.5	37
51	26	2900	4	2.3
50	33
48	32
45	26	2900	3	2.3
44	31
42	30
38	29	2900	2.2	2.3
36
34.5
82	24	2900	7.5	2.3
80	28
74	28
72	24	2900	5.5	2.3
70	28
65	27
61.5	23	2900	4	2.3
60	27
56	26
13.2	55	2900	1.1	2.3
12.5	62
11.3	60
10.6	60	2900	0.75	2.3
10
9
21.2	49	2900	1.5	2.3
20	58
17.8	57
17	57	2900	1.1	2.3
16
14
33	45	2900	3	2.3
32	52
30	51
29	44	2900	2.2	2.3
28	51
26	50
23	50	2900	1.5	2.3
22
20.5
51.2	38	2900	5.5	2.3
50	46
48	46
45	37	2900	4	2.3
44	45
42	45
37	44	2900	3	2.3
36
34
81.2	31	2900	11	2.3
80	38
77.5	40
71	38	2900	7.5	2.3
70
68
61.4	37	2900	7.5	2.3
60
58
53.2	36	2900	5.5	2.3
52
50.4
13.6	55	2900	1.1	2.3
12.5	62
11.3	60
11	60	2900	0.75	2.3
10
9
21.5	49	2900	1.5	2.3
20	58
17.8	57
17	57	2900	1.1	2.3
16
14
33	45	2900	3	2.3
32	52
30	51
29	44	2900	2.2	2.3
28	51
26	50
23	50	2900	1.5	2.3
22
20.5
52	38	2900	5.5	2.3
50	46
48	46
45.8	37	2900	4	2.3
44	45
42	45
37	44	2900	3	2.3
36
34
82	29	2900	11	2.3
80	38
77.5	40
71.5	38	2900	7.5	2.3
70
68
61.4	37	2900	7.5	2.3
60
58
53.2	36	2900	5.5	2.3
52
50.4
13.7	67	2900	1.5	2.5
12.5	69
10.5	69
11	65	2900	1.1	2.5
10	67
8.4	68
21.5	60	2900	3	2.5
20	68
18	67
17	58	2900	2.2	2.5
16	66
13.6	65
34.4	54	2900	4	2.5
32	63
27.5	60
30	54	2900	4	2.5
28	62
24	59
26	58	2900	3	2.5
24
20.6
52.7	49	2900	7.5	2.5
50	58
45.5	59
46.4	48	2900	7.5	2.5
44	57
40	58
40	55	2900	5.5	2.5
38
34.5
82	39	2900	15	2.5
80	50
76.5	52
71.5	39	2900	11	2.5
70	50
67	52
61	38	2900	11	2.5
60	49
57.4	54
128	30	2900	30	2.5
125	40
122	44
115	30	2900	22	2.5
113	40
110	44
103	39	2900	18.5	2.5
101
98
86	38	2900	15	2.5
85
83
13.7	67	2900	1.5	2.5
12.5	69
10.5	69
11	65	2900	1.1	2.5
10	67
8.4	68
21.5	60	2900	3	2.5
20	68
18	67
17	58	2900	2.2	2.5
16	66
14.4	65
34.4	54	2900	4	2.5
32	63
27.5	60
30	54	2900	4	2.5
28	62
24	59
26	58	2900	3	2.5
24
20.6
52.7	49	2900	7.5	2.5
50	58
45.5	59
46.4	48	2900	7.5	2.5
44	57
40	58
40	55	2900	5.5	2.5
38
34.5
82	39	2900	15	2.5
80	50
76.5	52
71.5	39	2900	11	2.5
70	50
67	52
61	38	2900	11	2.5
60	49
57.4	54
127	32	2900	30	2.5
125	40
122	44
115	32	2900	22	2.5
113	40
110	44
103	39	2900	18.5	2.5
101
98
86	38	2900	15	2.5
85
83
13.8	67	2900	3	3
12.5	73
10	70
11	66	2900	2.2	3
10	72
8	69
22	67	2900	5.5	3
20	72.5
17	70
17.5	66	2900	4	3
16	71
13.6	69
35	63	2900	7.5	3
32	71
28	70
30.6	62	2900	7.5	3
28	70
24	69
26	69	2900	5.5	3
24
21
53.5	55	2900	15	3
50	67
46	68
47	54	2900	11	3
44	66
40	67
40.6	65	2900	7.5	3
38
33.4
83	52	2900	22	3
80	59
72	60
73	52	2900	18.5	3
70	59
63	60
62	58	2900	15	3
60
54
128	44	2900	37	3
125	54
121	57
112.6	43	2900	30	3
110	54
106.4	57
102.5	53	2900	30	3
100
98
87	51	2900	22	3
85
83
13.8	67	2900	3	3
12.5	73
10	70
11	66	2900	2.2	3
10	72
8	69
22	67	2900	5.5	3
20	72.5
17	70
17.5	66	2900	4	3
16	71
13.6	69
35	63	2900	7.5	3
32	71
28	70
30.6	62	2900	7.5	3
28	70
24	69
26	69	2900	5.5	3
24
21
53.5	55	2900	15	3
50	67
46	68
47	54	2900	11	3
44	66
40	67
40.6	65	2900	7.5	3
38
33.4
83	52	2900	22	3
80	59
72	60
73	52	2900	18.5	3
70	59
63	60
62	58	2900	15	3
60
54
128	43	2900	37	3
125	54
122	57
112.6	43	2900	30	3
110	54
107.4	57
102.5	53	2900	30	3
100
98
98	51	2900	22	3
85
83
146	55	2900	55	3
150	66
142	67
138.4	65	2900	45	3
142
134.8
131.4	63	2900	37	3
135
127.8
13.6	66	2900	5.5	4.5
12.5	76
11	75
11	64	2900	4	4.5
10	74
8.8	74
23.5	70	2900	11	4.5
20	76
14	65
19	68	2900	7.5	4.5
16	74
11	65
36.5	70	2900	15	4.5
32	76
24	65
32	68	2900	11	4.5
28	74
21	67
72	72	2900	11	4.5
24
18
54	65	2900	22	4
50	74
42	73
